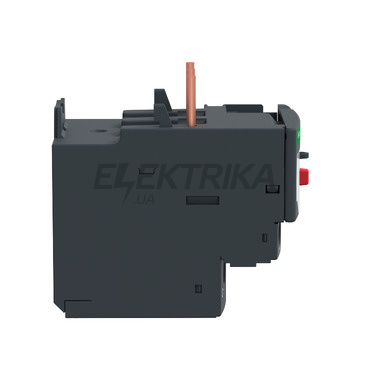

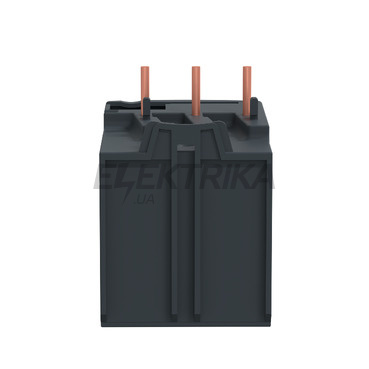

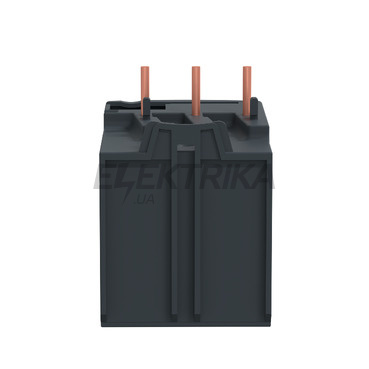

Теплове реле перевантаження 5,5 A 8A (LRD12)

Немає на складі
Артикул: LRD12

Характеристики

  • Тип: Диференціальне теплове реле перевантаження
  • Номінальна частота, Гц: 0...400 Гц
  • IP: 20
  • Діапазон робочих температур, °С: -20…60 °C
  • Монтаж: Монтажна опора - Пластина, зі спеціальними аксесуарами; Рейка, зі спеціальними аксесуарами; Під контактор.
  • Номінальна напруга,: Коло подачі живлення: 600 В відповідно до CSA; Коло подачі живлення: 600 В відповідно до UL; Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1;
  • Особливість12: номінальна імпульсна витримувана напру - 6 кВ
  • Автоматика відключення: 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
  • клас захисту: Клас теплового перевантаження - 10А відповідно до МЕК 60947-4-1
  • Вага нетто: 0,124 кг
  • Висота [мм]: 66
  • Глибина [мм]: 70
  • Ширина [мм]: 45
  • Детальні характеристики

Самовивіз

  • З роздрібної точки «Електрики»: Безкоштовно
  • З відділення «Нової пошти» За тарифами

Адресна доставка

Детальніше про доставку

Самовивіз

  • З роздрібної точки «Електрики»: Безкоштовно
  • З відділення «Нової пошти» За тарифами

Адресна доставка

Детальніше про доставку

  • Оплата
Готівкою
Visa / MasterCard
Безготівкова

Технічні характеристики

  • Артикул: LRD12
  • Тип: Диференціальне теплове реле перевантаження
  • Номінальна частота, Гц: 0...400 Гц
  • IP: 20
  • Діапазон робочих температур, °С: -20…60 °C
  • Монтаж: Монтажна опора - Пластина, зі спеціальними аксесуарами; Рейка, зі спеціальними аксесуарами; Під контактор.
  • Номінальна напруга,: Коло подачі живлення: 600 В відповідно до CSA; Коло подачі живлення: 600 В відповідно до UL; Коло подачі живлення: 690 В відповідно до МЕК 60947-4-1;
  • Особливість12: номінальна імпульсна витримувана напру - 6 кВ
  • Автоматика відключення: 1.14 +/- 0.06 Ir відповідно до МЕК 60947-4-1
  • клас захисту: Клас теплового перевантаження - 10А відповідно до МЕК 60947-4-1
  • Вага нетто: 0,124 кг
  • Висота [мм]: 66
  • Глибина [мм]: 70
  • Ширина [мм]: 45
  • Детальні характеристики

Залишити коментар

Можливо, ваш відгук допоможе комусь зробити вибір в нашому магазині.

Гарантія

На всю реалізовану продукцію надається гарантія виробника, яка може складати від 1 місяця до 3-х років. Якщо термін гарантії не вказаний на сайті, Ви можете уточнити його у менеджера магазину.

Відповідно до «Закону про захисту прав споживача»  протягом 14 днів після покупки  можете обміняти або  повернути придбаний в магазині товар.

Звертаємо увагу, до  повернення або  обміну приймається тільки товар, який не був у вживанні і на якому немає ознак використання, механічних пошкоджень і т.п. Не приймається товар без гарантійного талону, не повної комплектності, з пошкодженою упаковкою, з пошкодженими ярликами (пломбами) або заводським маркуванням.

Повернення або обмін проводяться за адресою: Київ, вул. Ревуцького, 38, при цьому Ви повинні мати з собою паспорт.

Уточнити адресу сервісного центру конкретного виробника Ви можете у менеджерів ELEKTRIKA.ua.

Доставка та оплата

Якщо у вас залишилися питання наші менеджери з радістю дадуть відповідь на них. Наш телефон:

+38 (044) 500-2000

З 9:00 — 18:00; в п'ятницю до 17:00

Ви зможете оплатити замовлення наступними способами:

  • В нашому магазині готівкою або за допомогою електронної карти;
  • Перерахувавши гроші на розрахунковий рахунок (юридичні та фізичні особи);

ELEKTRIKA.ua є платником ПДВ на загальних підставах і надає повний пакет необхідних для бухгалтерії документів.

Для оформлення документів юридичній особі необхідно надіслати копію довіреності, свідоцтво платника ПДВ або єдиного податку факсом (044) 500 1879 або електронною поштою [email protected].

З нашої сторони оригінали всіх необхідних документів будуть доставлені разом із замовленням.

Звертаємо увагу, що при банківському переказі стягуватиметься додаткова комісія від 1 до 3 відсотків від суми..

Весь товар який може бути поставлений тільки під замовлення (тобто відсутня на нашому складі, на складі постачальника і повинен спеціально завозитися в Україну) поставляється тільки при 100% передоплаті.

Доставка

Доставка товару здійснюється тільки після отримання 100% передоплати або, у разі відправки в регіони, після погодження з менеджером оплати післяплатою.

Термін доставки:

  • При  замовленні сьогодні  16.00 (якщо товар є на складі) доставка здійснюється на наступний день;
  • При замовленні після 16.00 (якщо товар є на складі) доставка проводиться післязавтра;
  • У разі замовних позицій термін поставки може становити від 3-х днів до 8 тижнів..

У разі можливості більш оперативної доставки наш менеджер зв'яжеться з Вами і уточнить нові терміни.

Повернення бракованого товару провадиться за рахунок покупця.

Якщо сума замовлення перевищує 3000 грн. — доставка здійснюється безкоштовно (крім великогабаритних товарів).

Вартість доставки замовлень з меншою сумою — 100  грн.

Знайшли дешевше?

Бачили товар дешевше? Надішліть посилання на цей товар. У конкурента буде ціна нижча за — повернемо різницю! Прочитайте про умови акції.

Особливості

Область застосування реле - Захист двигуна

Сумісність продуктів - LC1D18; LC1D25; LC1D32; LC1D12; LC1D09; LC1D38.

Тип мережі - Постійний струм, Змінний струм

Межі регулювання теплового захисту - 5,5…8 А

Компонування допоміжного контакту - 1 нормально відкритий + 1 нормально закритий

умовний тепловий струм у відкритому вик - 5 А для схема сигналізації

Допустимий струм - 1,5 А на 240 В AC-15 для схема сигналізації; 0,1 А на 250 В DC-13 для схема сигналізації

Номінальний струм запобіжника - 4 А gG для схема сигналізації; 4 А BS для схема сигналізації

Чутливість до розриву фази - Струм відключення 130 % від Ir на двох фазах, остання на 0

Тип керування - Червоний Кнопковий вимикач зупинка; Синій Кнопковий вимикач скидання

Клеми підключення
Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий без кабельного наконечника
Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² гнучкий з кабельним наконечником
Ланцюг управління: гвинтовий затискач 2 кабель(і) 1…2,5 мм² твердий
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1,5…10 мм² гнучкий без кабельного наконечника
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1…4 мм² гнучкий з кабельним наконечником
Коло подачі живлення: гвинтовий затискач 1 кабель(і) 1…6 мм² твердий

Момент затягування - Ланцюг управління: 1,7 Н.м - на гвинтовий затискач; Коло подачі живлення: 1,7 Н.м - на гвинтовий затискач

Кліматична стійкість - відповідно до IACS E10

Вогнестійкість - V1 відповідно до UL 94

Механічна стійкість - Вібрації: 6 Гн відповідно до МЕК 60068-2-6; Удари: 15 Гн за 11 мс відповідно до МЕК 60068-2-7

Електрична міцність ізоляції - 1,89 кВ на 50 Гц відповідно до IEC 60947-1

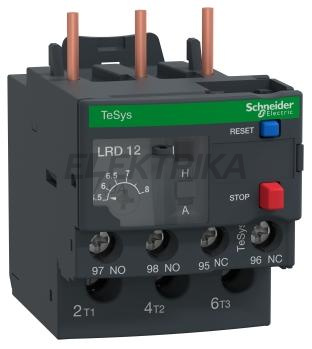

Теплове реле перевантаження TeSys LRD, 8A/690V, діапазон теплового налаштування 5,5-8A, клас спрацьовування 10A, для захисту 3-фазних двигунів 3kW при 400V.
Диференціальний пристрій з виявленням обриву фази та дисбалансу навантаження.
У ньому передбачено регулятор температури, селектор ручного й автоматичного скидання, тестовий селектор для імітації кнопок відключення, скидання та зупинки, прапорець індикації та 2 допоміжні контакти 1NO+1NC для сигналізації про несправність.
Налаштування захищені прозорою кришкою, що закривається за допомогою пломбування.
Підключення здійснюється за допомогою гвинтових клем, підключається безпосередньо до нижніх клем 3-полюсних контакторів LC1D09-D38.
Монтаж здійснюється на DIN-рейку або гвинтове кріплення, окремо від контактора, за допомогою клемної колодки LAD7B106 (замовляється окремо).
Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, ATEX, Marine), відповідає вимогам Green Premium (RoHs/Reach).
